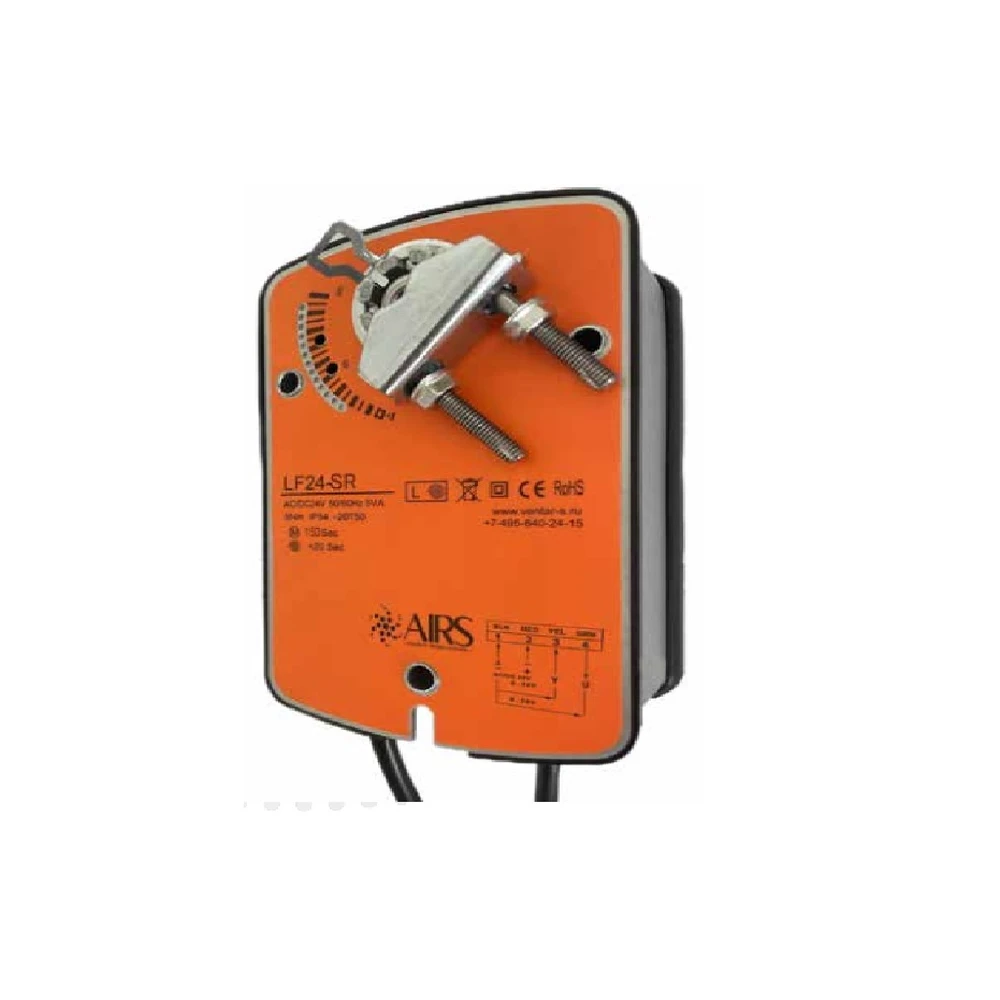

Электропривод AIRS LF24-SR
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод AIRS LF24-SR — электропривод AIRS: момент 5 Н·м, AC/DC 24В, плавное управление, с возвратной пружиной. Применяется для управления заслонками воздушных и противопожарных клапанов в системах вентиляции.
Технические характеристики
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц |
| Диапазон номинального напряжения | 21.6…26.4 В |
| Потребляемая мощность при движении | 5 Вт |
| при удержании | 3 Вт |
| расчетная мощность | 15 ВА |
| Соединительный кабель двигателя | 1 м |
| концевого переключателя | 1 м |
| Крутящий момент двигателя | Min 5 Нм при ном. напряжении |
| пружины | Min 5 Нм |
| Точки переключения | 5°…80° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° |
| Время поворота двигателя | 150 сек. |
| пружины | ≤ 20 сек |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 62 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 1,8 кг |

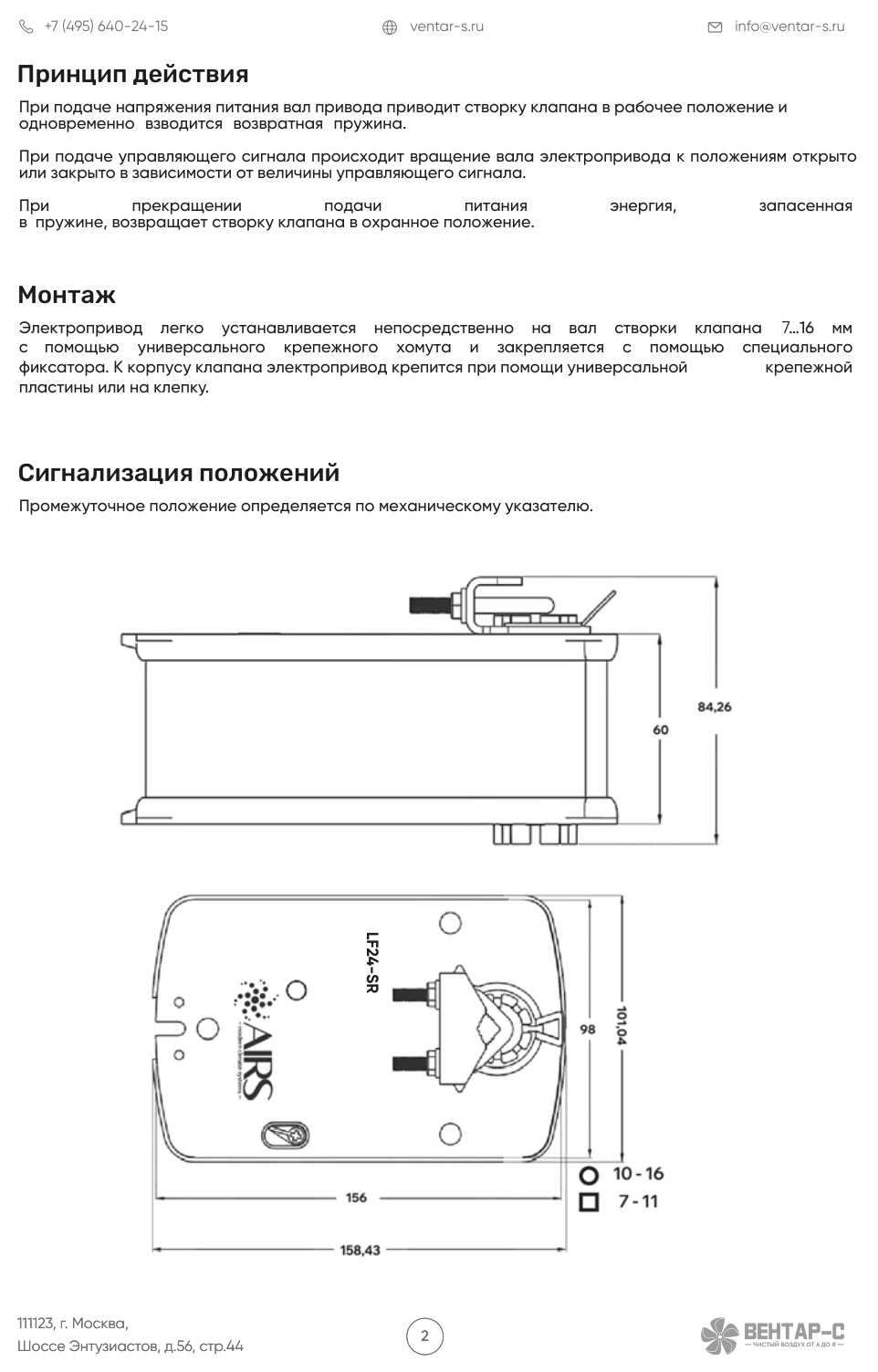

Принцип действия
Монтаж
Габаритный чертёж

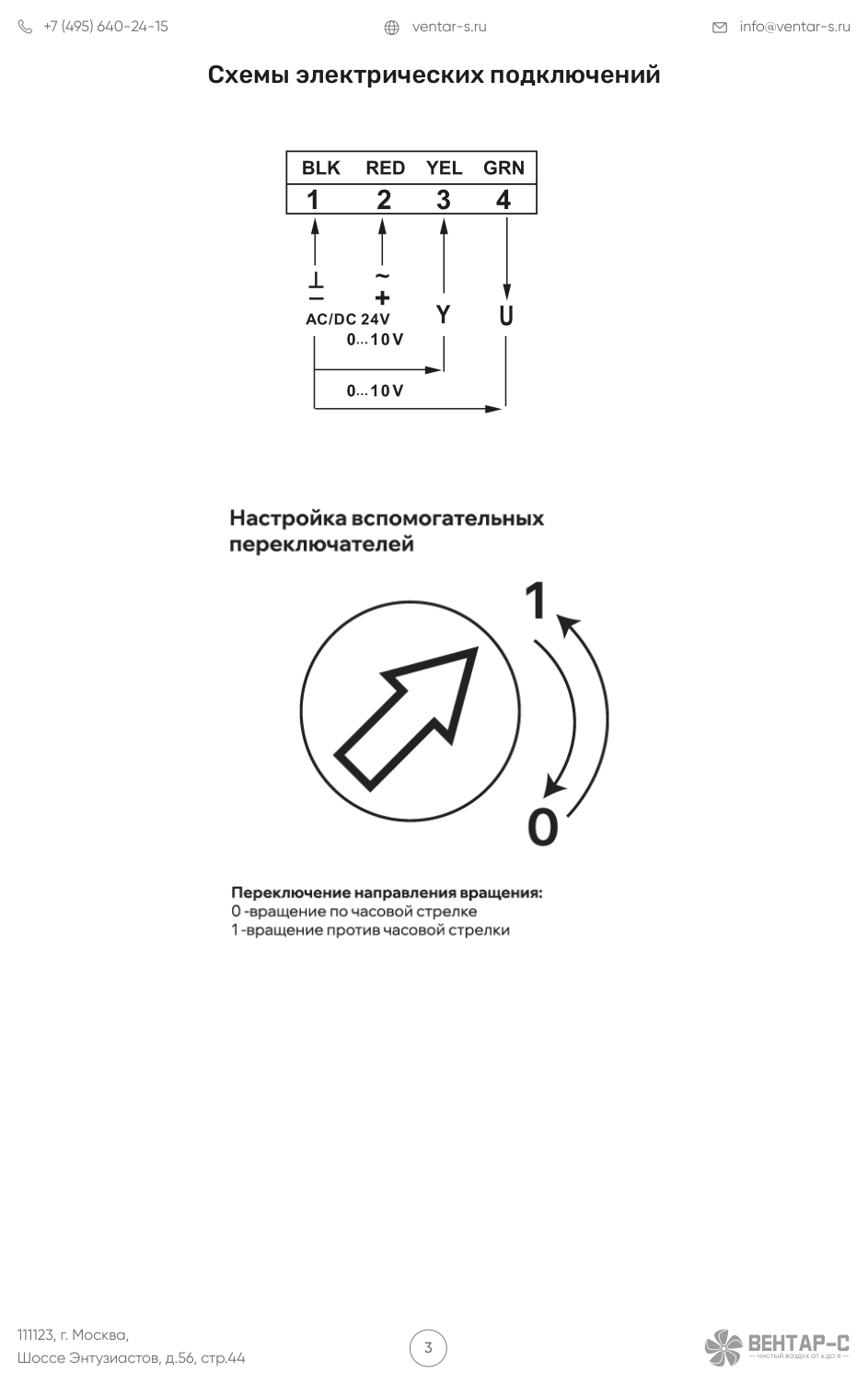

Схема электрических подключений
Сигнализация положений
Настройка вспомогательных переключателей
Аналоги
AIRS LF24-SR изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo LF-SR, Gruner 341C-024-05, BVM LM24-BS-5, Nanotek LF24BS.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
